名稱：多普勒超聲波明渠流量計

詳細信息

測 量原理

產品有三個功能：測平均流速、測水深、測水溫，并可顯示斷面流量。
其中水溫測量使用溫度探頭，水深測量使用進口高精度壓力傳感器，流速的測量是通過超聲波探頭（換能器）發射與接受超生波信號并做相應的計算處理而獲得的：
換能器1發射頻率為f1的超聲波信號，以一定角度由水下向水面發射，在碰到水中的懸浮顆粒或氣泡后，頻率發生偏移，并以f2的頻率反射到換能器2，這就是多普勒效應，f2與f1之差即為多普勒頻差fd。設流體流速為v，超聲波聲速為c，多普勒頻移fd正比于流體流速v。水中會有大量的雜質顆粒與氣泡，每一個反射粒子對應一個多普勒頻移fd，通過換算可求得其流速，這些大量粒子的平均流速也即流體的平均流速。

測 量原理示意圖

性能參數

項 目	性能參數
流速	量程	0.05m/s～20m/s
	準確度	±0.01m/s；±1%FS
	分辨率	±1mm/s
溫度	量程	0℃～60℃
	分辨率	0.2℃
水位	量程	0～10m
	分辨率	±1 mm
	準確度	測量水位的±0.5%
流量	準確度	測量流量的±2%
電源	12V DC 或220V AC
接口	RS485
通訊協議	Modbus協議
數據儲存容量	每10分鐘采集一條記錄，可以存儲超過6個月的數據，而且這些數據即便在斷電的情況下，也可以長期不丟失
運行溫度	0℃～60℃水溫
外殼材料	PC或PVC塑料
外殼防護等級	IP68
防爆等級	Exia IIC T6
尺寸	（230×90×37）mm（探頭）（257×179×70）mm（終端機） 10m（通信電纜標準長度，可加長到1000 m）

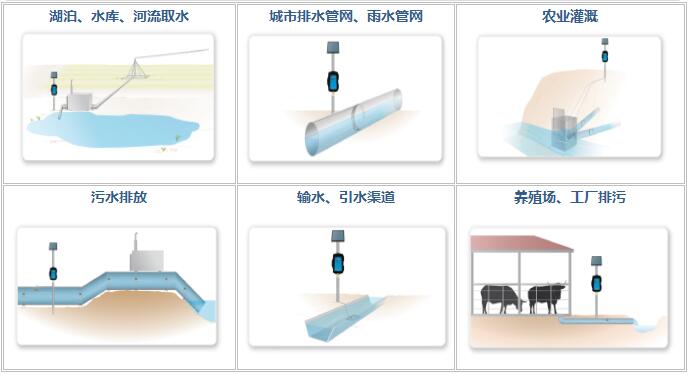

明渠流量計 應 用范圍

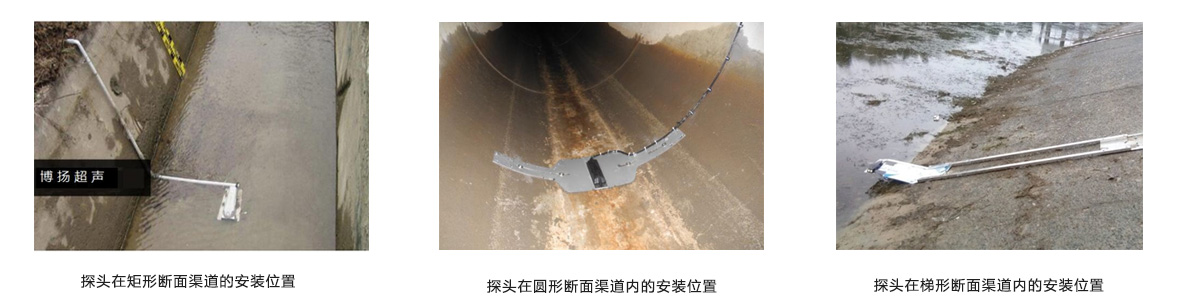

明渠流量計 探頭安裝位置
